本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油来发交流接触器组配电装置箱的效果： 1、有效的确定交流电。 2、不方便对线路的升降操控。 3、有较高的安全性高保护会员等级，能最直观的显视电源线路的导通的情况。

项目名称：656KW柴油密度火力电机的组单机配电箱主要元件明细清单
供动力箱常见电子器件清单表格
编号	简称	型號规格型号	部门	占比	公司
1	塑壳高压	NXM-1250S/3300 1250A	台	1	正泰
2	来发伺服电空气能热泵把握器	HGM6110	只	1	众智
3	发交流电动机组机钻速管理器	C2002	只	1	孚创
4	交流电电方案	DC24V	只	1	众智
5	全自动中间商继机械	HH54P    DC24V	只	2	正泰
6	小型的间电磁阀开关	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	熔断机制器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

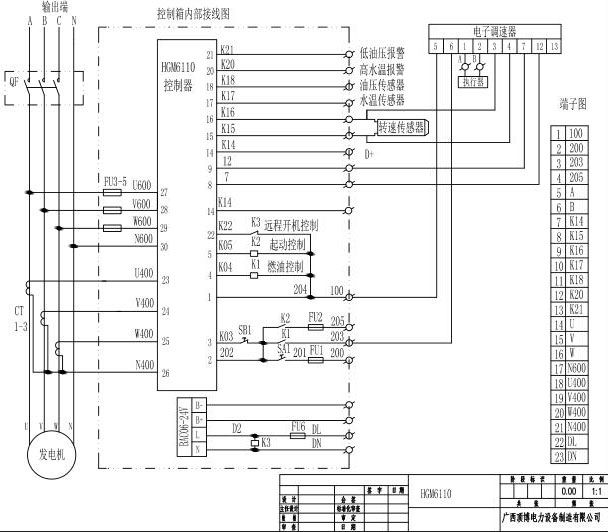

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.supwitest.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
