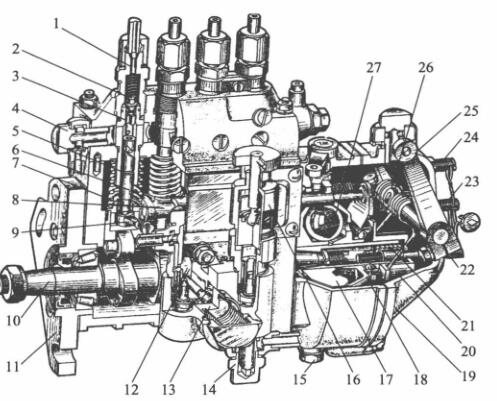

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

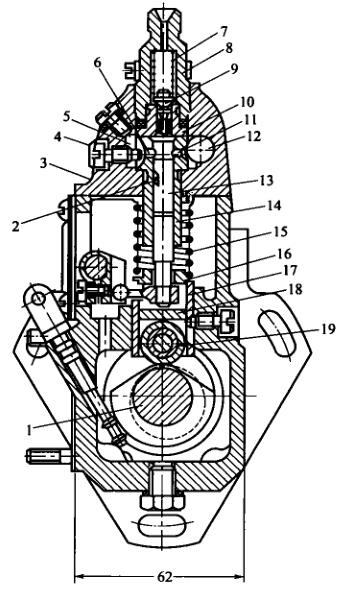

   I号喷油泵的分泵构造图

1-超高压进气软管直接头; 2-有油阀; 3-有油阀门法兰; 4,14-进油螺丝; 5-套简; 6-液压泵泵; 7-液压泵泵弹黄片; 8-油门连接杆;  9-可以调节臂; 10-凸轮轴轴; 11-固定好接盘; 12-石油管道管线泵弯矩轮; 13-石油管道管线泵; 15-放油螺塞; 16-手高压油泵;  17-带动盘; 18-从动盘; 19-箱体; 20-滑套; 21-较准弹黄片; 22-用油量调节螺丝; 23-怠速限位开关器螺丝; 24-高速度限位开关器螺丝; 25-可控硅调压手柄; 26-可控硅调压弹黄片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体总体的具体做用是做到汽油泵已经刚开启时段的确切性，我们对多缸静音机所说，还需要做到各缸汽油泵时段的同样性。起做到做用的位置上是滑动下处到懂得调整水泥垫块上平米的高速H。当喷汽油泵气缸轴齿圈与曲轴齿圈相对于位置上很大时，H越大，齿轮泵关停进油孔的时段越快，汽油泵已经刚开启时段也越快。反过来说，H越小，汽油泵已经刚开启时段越延后。这样要不同结构设计和耐压试验定下适用的滑动体工做高速H，以做到汽油泵已经刚开启时段的确切性。

1-轴承轴; 2-注塞泵斜槽; 3-泵盖; 4-位置定位螺柱; 5-回油道; 6-回油孔; 7-油多阀压簧; 8-油多阀紧座;  9-油多阀; 10-油多阀块; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵压簧; 16-压簧座; 17-挺柱体:; 18-垫板; 19-滑动

  在多缸机，各分泵的H值应一样 。調整垫板在喷油阀出厂设置时均已调好，必不可草率对调。垫板是用耐磨性能建材提炼出齐头并进行热进行处理以增长氏硬度，故而利用中不能损坏。如长时长利用后损坏较多，可换面利用。

  喷高压真空泵泵体分两边多部分，喷高压真空泵上体用在的的安装轴向齿轮泵泵泵偶件及很油阀偶件，阴道用在的的安装凸轮轴轴、中键体和输高压真空泵等。泵体前侧中部地区还有检视窗孔，以便檢查和懂得调整喷油表。上方有检视静音机机油面的检视孔。喷高压真空泵上体有那条油道，与各轴向齿轮泵泵泵套筒或是的方形油槽连通。方形油槽则与轴向齿轮泵泵泵套筒上的进、回油孔连通。由输高压真空泵供来的舒张压油进行进进气软管金属管接头进去油道中。油道中的静音机压力差由装在回进气软管金属管接头内的回油阀的控制，一追求提高在5～10kPa条件内。液压过低，在轴向齿轮泵泵泵下滑时，静音机没办法十分迅速进行进油孔进去轴向齿轮泵泵泵上方油腔。当油表假如你而使液压增大时，多此一举的静音机会顶开回油阀流入了静音机细滤器中。
